项目

ICMS

工作电压

24VDC

补偿特性

目标功率因数

-1-1

无功补偿率

>99%（目标功率因数为1时）

全响应时间

<15ms

动态响应时间

<50us

电容投切特性

补偿方案

三相分补/三相共补/混合补偿

电容编码方式

可设定

电容投切模式

堆栈/正常/循环/智能

投切方式

自动/手动

对外接口

三相电输入

电网电压采样（预留）

485 接口 1

与SVG模块通讯

485 接口 2

对外通讯接口

网口

对外通讯接口

USB 接口

代码升级用接口

温度检测

检测系统工作温度或环境温度

风扇控制干接点

控制SVC冷却风扇

报警指示干接点

预留外部报警指示用

控制输岀接点

控制输岀接点最大支持18路

触点支持：120VAC/5A、220VAC/2A、400VAC/1A、 X0VDC/0.3A、60VDC/0.6As 24VDC/2A 电平信号：12VDC/30mA

预留干接点

输入输岀各一个

通讯协议

MODBUS

保护功能

电网过欠压、电网过欠频、电网缺相、谐波电压超限、SVG 过载保护、SVG过温保护、其他SVG典型保护功能、详见前 面SVG技术参数变格

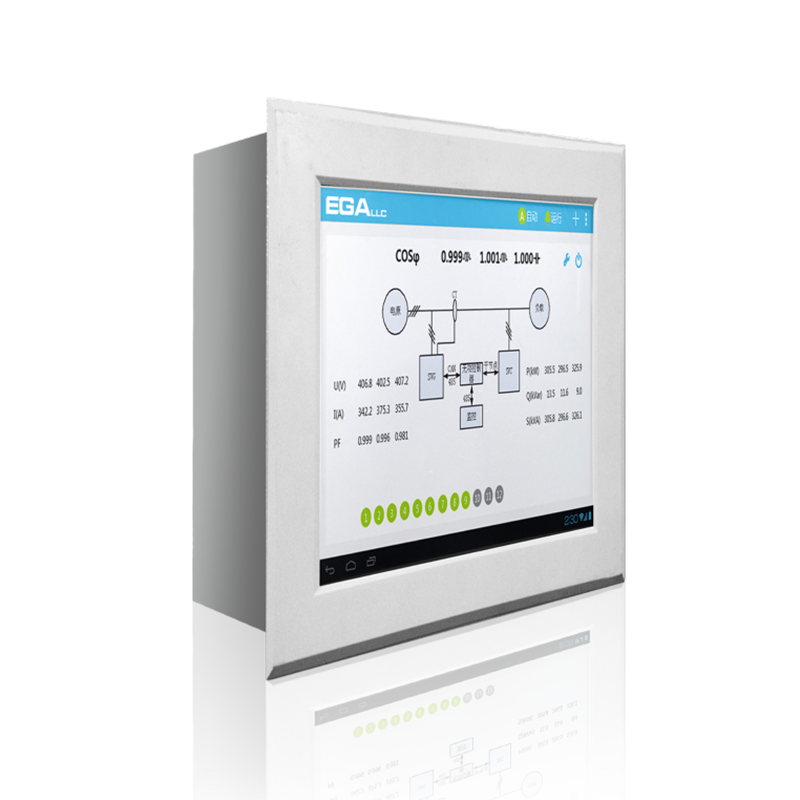

显示功能

漠寸触摸监控屏

安装要求

系统功耗

<25W

防护等级

前面板IP41,后面板IP20

使用环境

工作温度

-25~60°C

海拔高度

≤ 2500m

湿度

≤95%,无凝露

存储温度

- 40 〜70°C

CT副边电流

5A

TC变化范围

150-10000
