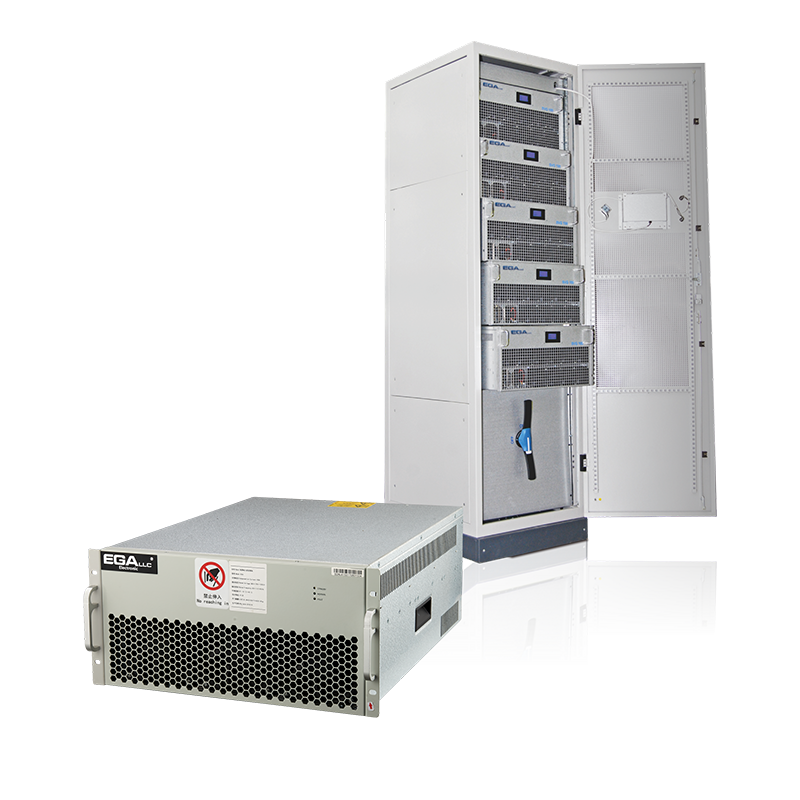

400V

480V

690V

容量

30KVAR

50KVAR

100KVAR

200--400KVAR

065/130/195/260

KVAR

090/180/270/360

KVAR

型号

ESVG-4-(---)-(3PMP)-(WR)

ESVG-4-100

-(3P/4P)-R

ESVG-4-(---) -(3P/4P)-L

ESVG-48-(---) -3P-L

ESVG-69-(--) -3P-L

系统参数

额定交流输入线电压

400V

480V

690V

输入相电压范围

- 40% 〜+20%

-20%~+20%

- 30%~+15%

电网频率

50Hz/60Hz (范围:45Hz ~ 63Hz)

50Hz/60Hz (范围：

45Hz~62.5Hz)

50Hz/60Hz (范围：

45Hz~62 5Hz )

可并联台数

不限

整机效率

>97%

网络结构

三相三线/三相四线

三相三线

电流互感器

150/5 〜10,000/5

电路拓扑

三电平

性能指标

单模块补偿容量

30KVAR

50KVAR

100KVAR

200—400

KVAR

65/130/195/260

KVAR

090/180/270/360

KVAR

响应时间

< 15ms

<20ms

目标功率因数

容性感性连续可调

冷却模式

智能风冷，

220L/sec

405L/sec

1010-2030L/sec

380L/sec; 760L/sec;

1140L/sec; 1520L/sec

噪声指标/单模块

<65dB

<85dB

通讯监控能力

通讯接口

RS485,CAN,网口

通讯协议

Modbus办议，电总协议

报警

有

监控

模块监控，集中监控选配件

机械特性

固定方式

W挂壁/R机架

整柜式（L）

进线方式

机架式后进线；壁挂式上进线，机柜为上进线或下进线

上进线或下进线

模块尺寸（宽*深*高, mm3）

(R)440*445*150

(W)440*481*160

(R)500*590*192

(W)500*585*197

500*510*270

(R)

800 x 600 x 2200mm (整柜尺寸)

模块净重

35kg

48kg

290/560kg

290/380/470/560 ( kg )

颜色

覆铝锌板本色，壁挂式为RAL7032,桔纹

浅灰色（国标7035）（或客户订制）

环境要求

海拔高度

1500m, 1500 - 4000m之间，根据国标DL/T1216-2013,每增加100m,功率降低1%

运行温度

-10 ~ 40 °C

相对湿度

5%〜95%,无凝露

防护等级

lp20其IP等级可定制

IP20

ESVG-4（电压等级）-30（输出容量）-3P/4P（3P三线或4P四线制，选其一）-W/R（W挂壁/R机架，选其一）
